我廠采用優(yōu)質(zhì)碳素鋼和合金鋼圓鋼棒生產(chǎn)球磨鋼球。軋制后的紅態(tài)鋼球立即進(jìn)入本廠專(zhuān)門(mén)設(shè)計(jì)的特殊熱處理設(shè)備進(jìn)行在線淬火和回火熱處理。
可使產(chǎn)品獲得均勻一致的硬度和很高的耐磨性能。我廠也可以按照客戶的特殊要求，在熱處理車(chē)間將鋼球進(jìn)行再加熱熱處理。
我廠生產(chǎn)的磨礦介質(zhì)的硬度分為“平均表面硬度”和“平均體積硬度”兩大類(lèi)。
1、平均表面硬度
按平均表面硬度生產(chǎn)的產(chǎn)品具有一個(gè)硬的表層，心部較軟，具有良好的彈性和抗破碎性。這類(lèi)產(chǎn)品的尺寸系列通常為￠60~130mm。產(chǎn)品牌
號(hào)和硬度值如下：

2、平均體積硬度
按平均體積硬度生產(chǎn)的產(chǎn)品具有極高的硬度并具有貫穿其整個(gè)體積，具有極好的耐磨損性能并一直保持到極小的直徑。
這類(lèi)產(chǎn)品的尺寸系列通常為￠20~80mm。產(chǎn)品牌號(hào)和硬度值如下：

“平均體積硬度”被普遍認(rèn)為比“平均表面硬度”更能說(shuō)明產(chǎn)品的耐磨損性能。

球磨鋼球的硬度值按照中華人民共和國(guó)國(guó)家標(biāo)準(zhǔn)GB230-80《金屬洛氏硬度試驗(yàn)方法》之規(guī)定制度取試樣進(jìn)行測(cè)定。
鋼球平均表面硬度值的測(cè)定方法為：在每個(gè)樣品鋼球的表面上任意測(cè)定四個(gè)點(diǎn)的硬度值，取其算術(shù)平均值作為該樣品的平均表面硬度值。

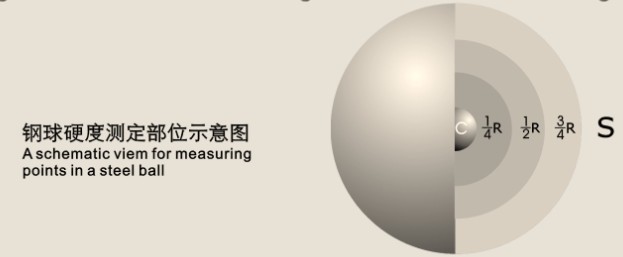

鋼球平均體積硬度值的測(cè)定方法為：每個(gè)樣品鋼球測(cè)定五個(gè)點(diǎn)的硬度值，其中一個(gè)點(diǎn)在鋼球的表面上，
另四個(gè)點(diǎn)分別在鋼球同一全剖面上，另四個(gè)點(diǎn)分別在鋼球同一全剖面上的3/4 R、1/2 R、1/4 R及球心處。鋼球平均體積硬度按下式計(jì)算：
平均體積硬度=0.289×表面處之硬度值
+0.437×3/4R處之硬度值
+0.203×1/2R處之硬度值
+0.063×1/4R處之硬度值
+0.008×球心處之硬度值
我們認(rèn)為在544VHN（500BHN）以上用洛氏硬度（RCHN）計(jì)量磨礦介質(zhì)的硬度更為適當(dāng)。
